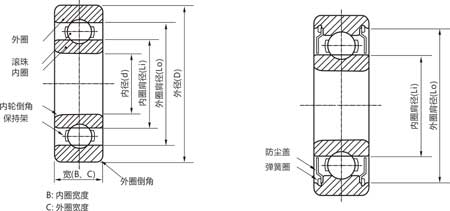

深溝球軸承產品結構圖
說明:
1，開式軸承是指不帶任何密封蓋的軸承。
2，封閉式軸承指軸承兩邊帶密封蓋，ZZ表示兩邊帶金屬蓋，客戶可以根據自己的要求選擇不同的密封蓋。
3，同一個尺寸的軸承，客戶可以選擇不同的材料，等級。
4，以下尺寸為按國際標準的軸承的基本尺寸，如客戶有不同的要求，我們可以定做。
5，相同的軸承有各種不同的代號和叫法，請確認自己需要的軸承的尺寸。
| 型號 Type *點擊型號查看詳情 | 內徑 Bore Diameter | 外徑 Outer Diameter | 寬度 Width | 基本額定動負荷 Cr(N) Load Rating Cr(N) | 基本額定靜負荷 Cor(N) Load Rating Cor(N) | 允許回轉數 Max.Speed | ||
| 潤滑脂 Grease | 潤滑劑 Oil | |||||||
| OPEN | zz | *1000rpm | ||||||
| r1-4zz | 1.984 | 6.35 | 2.38 | 3.571 | 284 | 96 | 67 | 80 |
| r133zz | 2.38 | 4.762 | 1.588 | 2.38 | 144 | 53 | 80 | 95 |
| r1-5zz | 2.38 | 7.938 | 2.779 | 3.571 | 552 | 176 | 60 | 71 |
| r144JzzS | 3.175 | 6.35 | 2.38 | 2.779 | 311 | 110 | 67 | 80 |
| r144zzS | 6.35 | 2.38 | 2.779 | 284 | 96 | 67 | 80 | |
| r2-5zz | 7.938 | 2.779 | 3.571 | 558 | 180 | 60 | 67 | |
| r2-6zz | 9.525 | 2.779 | 3.571 | 640 | 227 | 53 | 63 | |
| r2zz | 9.525 | 3.967 | 3.967 | 631 | 219 | 56 | 67 | |
| r2Azz | 12.7 | 4.366 | 4.366 | 640 | 227 | 53 | 63 | |
| r155zzS | 3.967 | 7.938 | 2.779 | 3.175 | 359 | 150 | 53 | 63 |
| r156zzS | 4.762 | 7.938 | 2.779 | 3.175 | 359 | 150 | 53 | 63 |
| r166zzS | 9.525 | 3.175 | 3.175 | 709 | 272 | 50 | 60 | |
| r3zz | 12.7 | 3.967 | 4.978 | 1301 | 488 | 43 | 53 | |
| r3Azz | 15.875 | 4.978 | 4.978 | 1480 | 621 | 38 | 45 | |
| r168zzS | 6.35 | 9.525 | 3.175 | 3.175 | 373 | 172 | 48 | 56 |
| r188zz | 12.7 | 3.175 | 4.762 | 1082 | 442 | 40 | 50 | |
| r4zz | 15.875 | 4.978 | 4.978 | 1480 | 621 | 38 | 45 | |
| r4Azz | 19.05 | 5.558 | 7.142 | 2336 | 896 | 36 | 43 | |
| r1810zzS | 7.938 | 12.7 | 3.967 | 3.967 | 542 | 276 | 40 | 48 |
